Achieva 1.5T磁共振成像系统LCC GC回路添加冷却液案例分析

在

医疗技术

摘要

随着我国医疗改革的不断进行，对医疗工作效率的要求也越来越高，医疗设备的高科技化是我国医疗建设工作未来的发展趋势。核磁共振成像是一种利用核磁共振原理的最新医学影像新技术，对脑、甲状腺、肝、胆、脾、肾、胰、肾上腺、子宫、卵巢、前列腺等实质器官以及心脏和大血管有绝佳的诊断功能。与其他辅助检查手段相比，核磁共振成像具有参数多、扫描速度快、组织分辨率高和图像更清晰等优点，可帮助医生“看见”不易察觉的早期病变，已经成为肿瘤、心脏病及脑血管疾病早期筛查的利器。现针对Achieva 1.5T磁共振LCC GC回路压力低，并通过添加冷却液解决该故障的情况进行分析，供大家参考。关键词：核磁共振，Achieva 1.5T，LCC 水冷柜，冷却液

前言

Achieva 1.5T是最新一代1.5T高磁场高分辨率磁共振成像系统，采用无创伤性检查方法，具有高度的软组织分辨率，多参数成像，可较好区分正常与病变组织，并且显示病变特征，从而提高了MR诊断的准确性；可进行三维任意方向成像，使病变显示更清楚，定位更准确；MR血管成像，不需造影剂，可获得完整的血管图像，以显示各种血管性疾病；可进行胆道梗阻性疾病；MR锥管造影可获得完整的锥管图像。该机能对人体各个部位进行多序列的扫描检查，并可显示任意方位的图像，不仅能显示人体的病理解剖改变，还能反映生理、生化变化。特别是对脑、脊髓、骨关节软组织和体部脏器的检查有独到之处。该系统具有1.57米超短磁体，独有的线性全身双梯度系统，独有的32接受通道，8倍SENSE并行采集系统，最快的重建速度1200幅/秒，开创了磁共振成像的最高水平。它的应用，能为患者带来更快速的检查，更广泛地适用于全身各系统的疾病，如肿瘤、炎症、创伤、退行性病变以及各种先天性疾病的检查。对颅脑、脊髓等疾病是当今最有效的影像诊断方法。同时磁共振能清楚、全面的显示心腔、心肌、心包、及心内其它细小结构，是诊断各种心脏病以及心功能检查的可靠方法。

故障案例

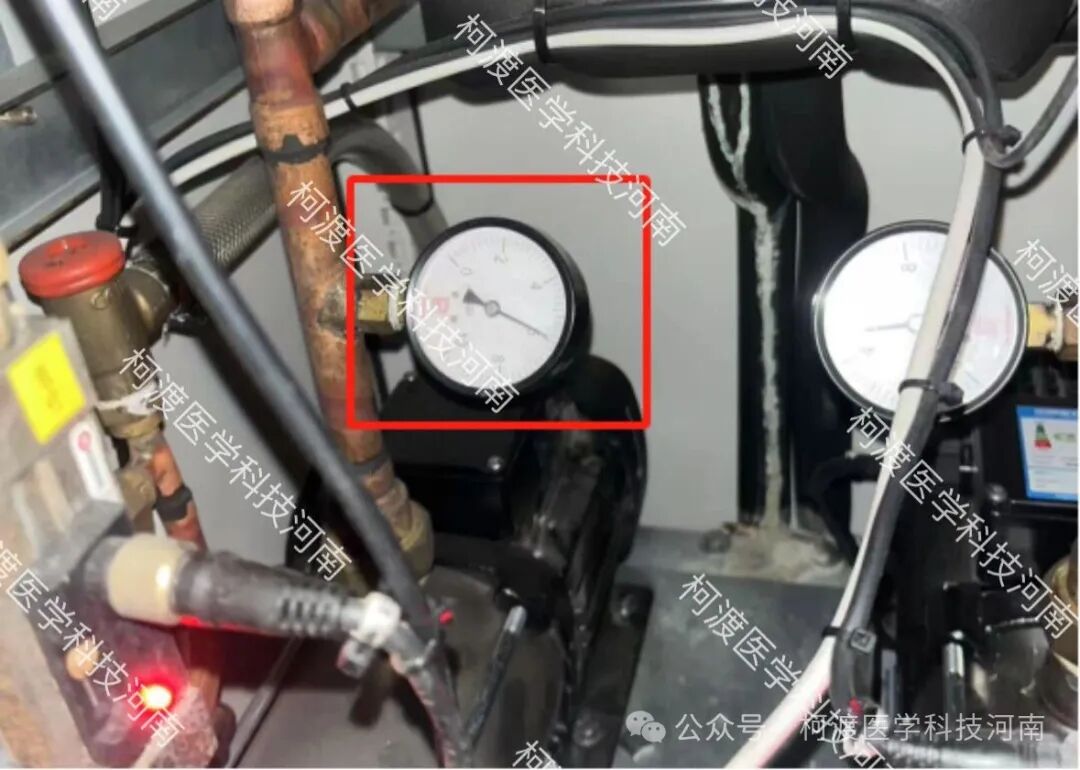

1.1故障现象LCC水冷柜GC回路冷却液压力表压力低（如图1所示）。

图1

1.2故障分析

LCC水冷柜GC回路冷却液少，需要添加冷却液。

1.3故障处理

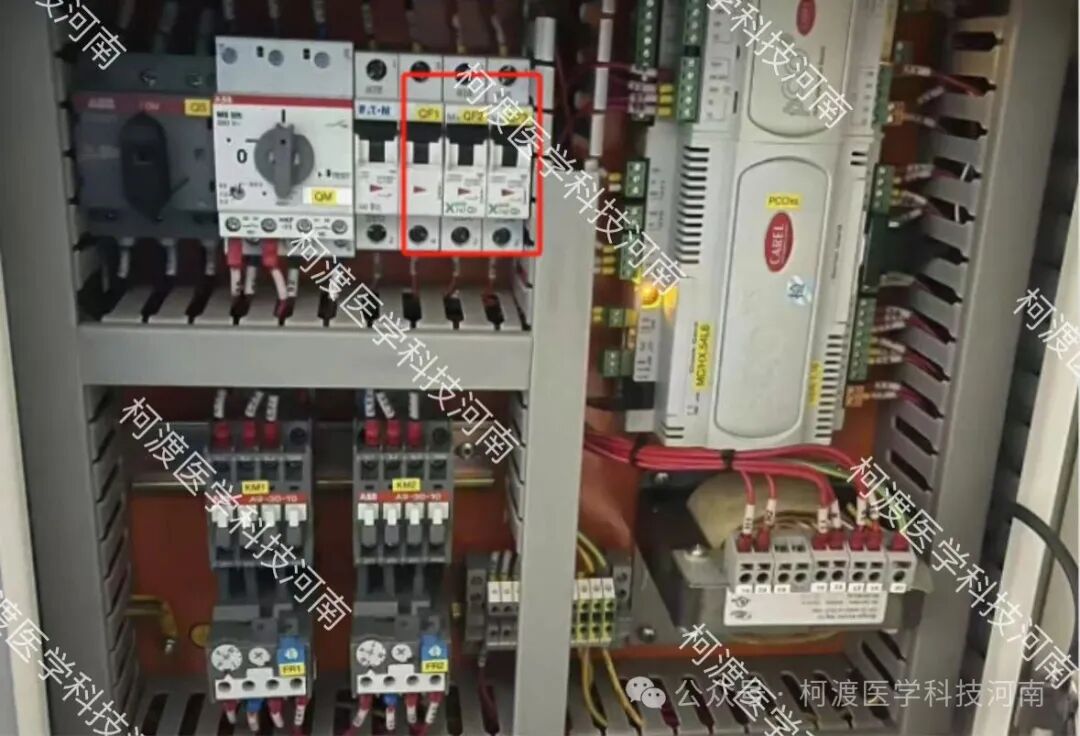

（1）到设备间打开LCC控制盒前盖，断开QF1、QF2、QF3空开给LCC水冷柜循环回路水泵断电（如图2所示）。

图2

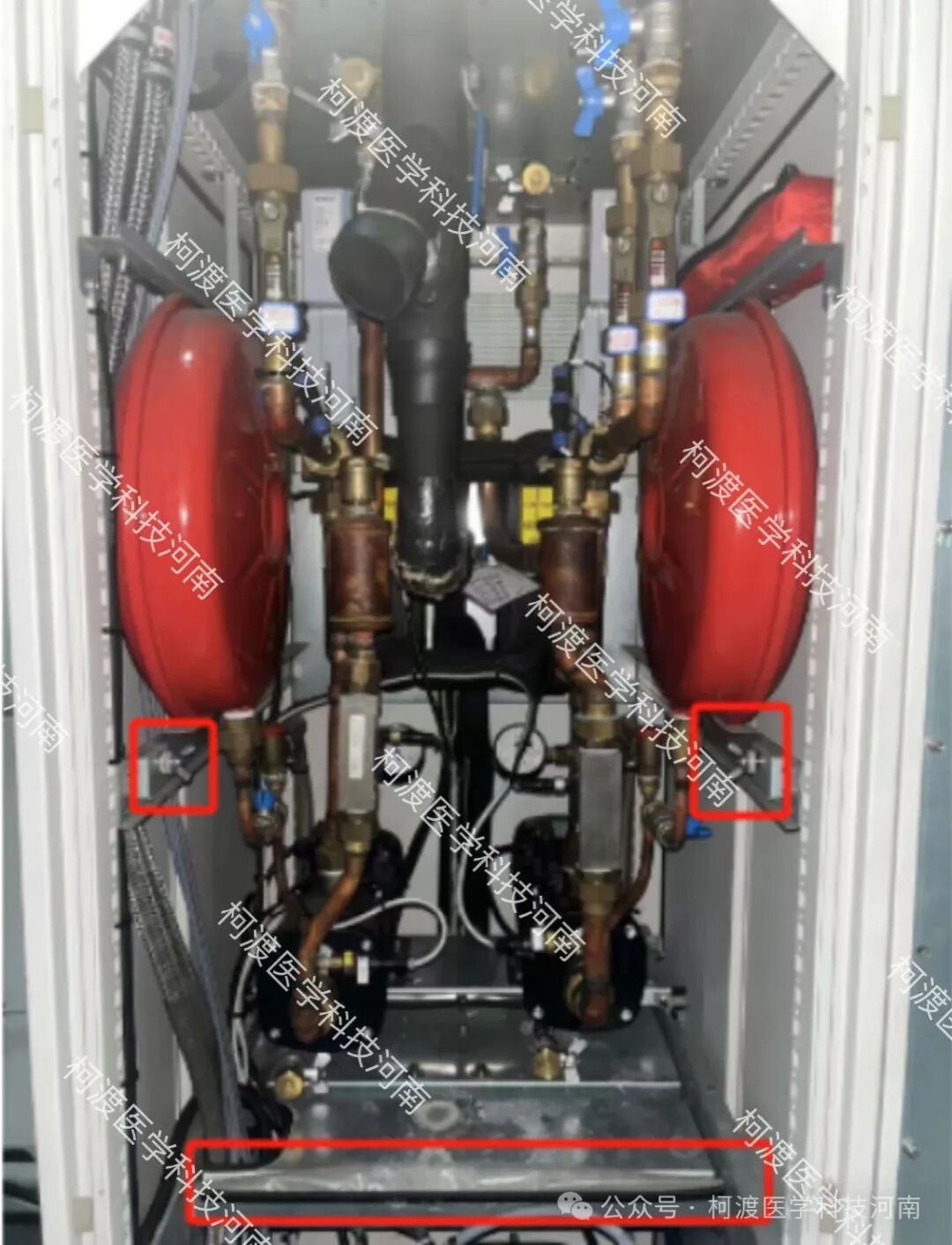

（2）拧下两颗固定螺丝把LCC控制盒翻下，并展开底部防水布铺在控制盒上，以免补水时溅湿控制盒（如图3所示）。

图3

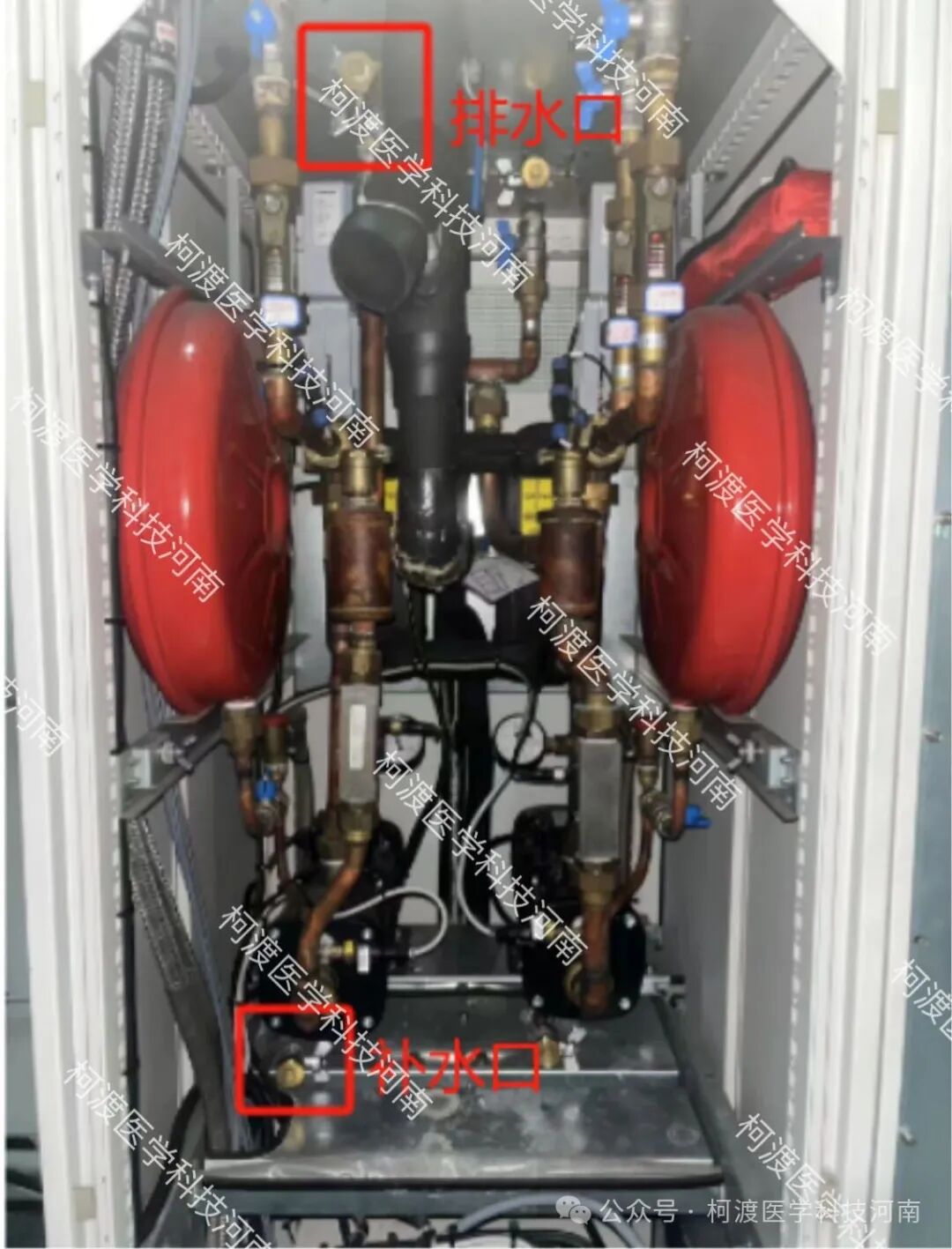

（3）下图红框地方为GC回路的补水口和排水口，底部为补水口，顶部为排水口（如图4所示）。

图4

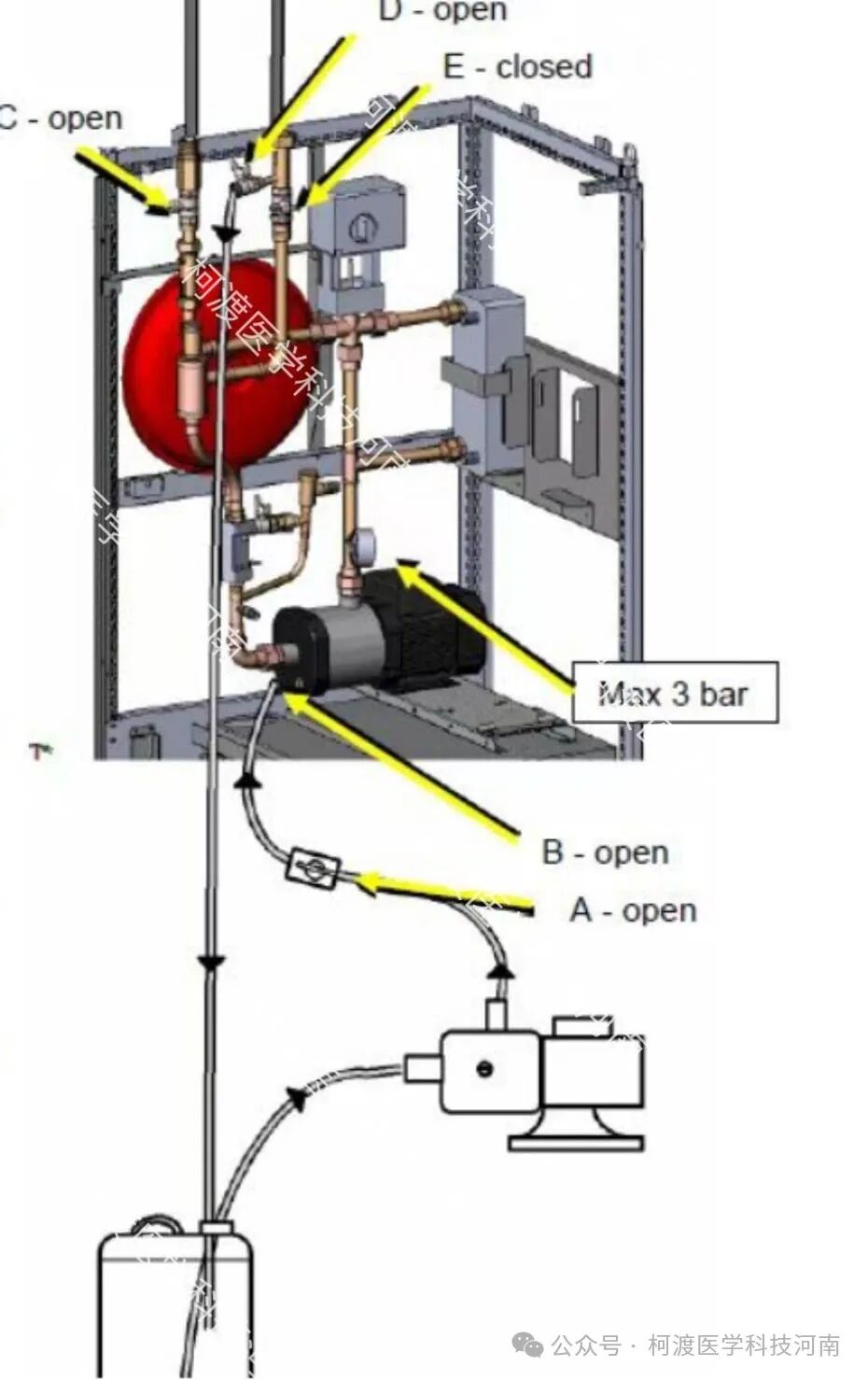

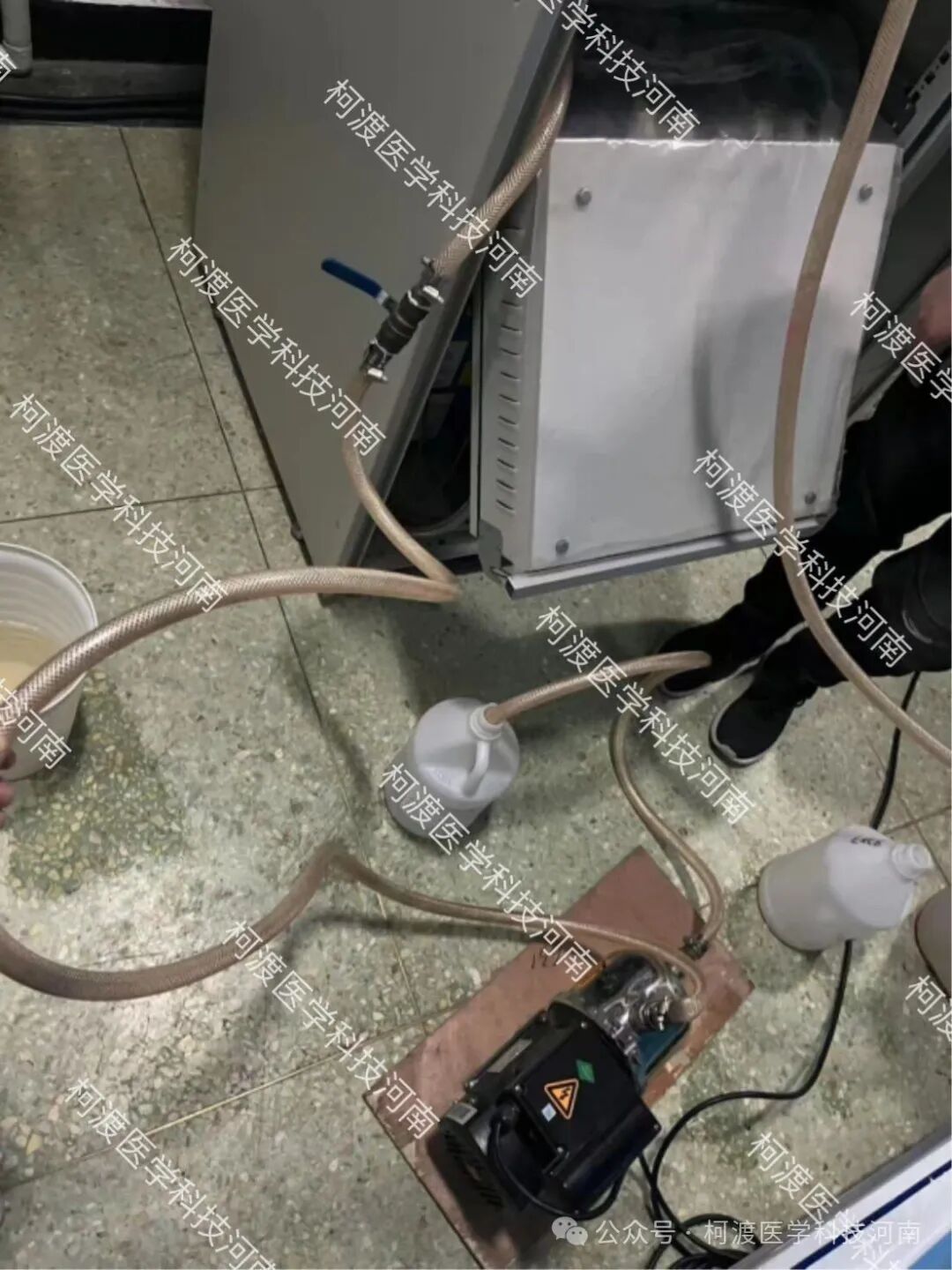

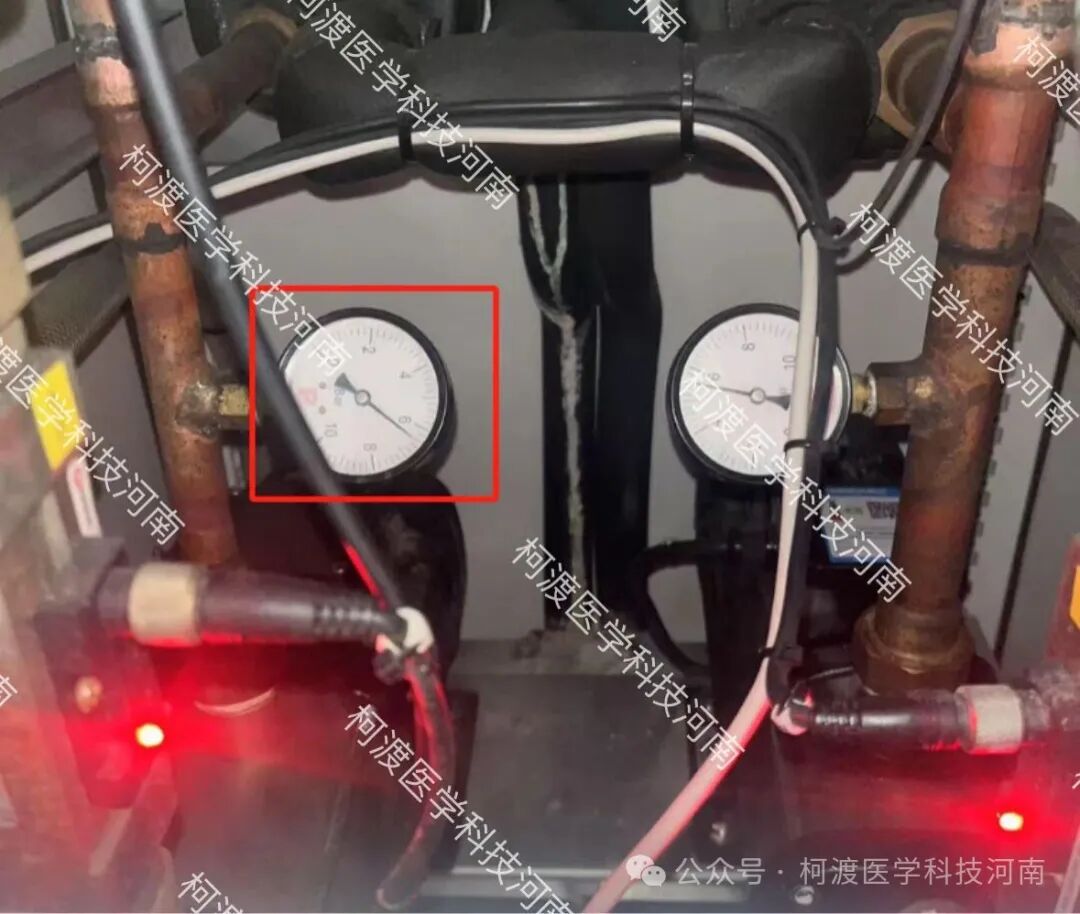

（4）找到LCC回路补水泵（如图5所示），此时需注意补水之前要先从补水口把循环水泵内灌满，LCC GC回路冷却液是无离子水，可以到医院供应室或者检验科准备几瓶纯水。
