GE 双能X线骨密度仪故障维修

在

医疗技术

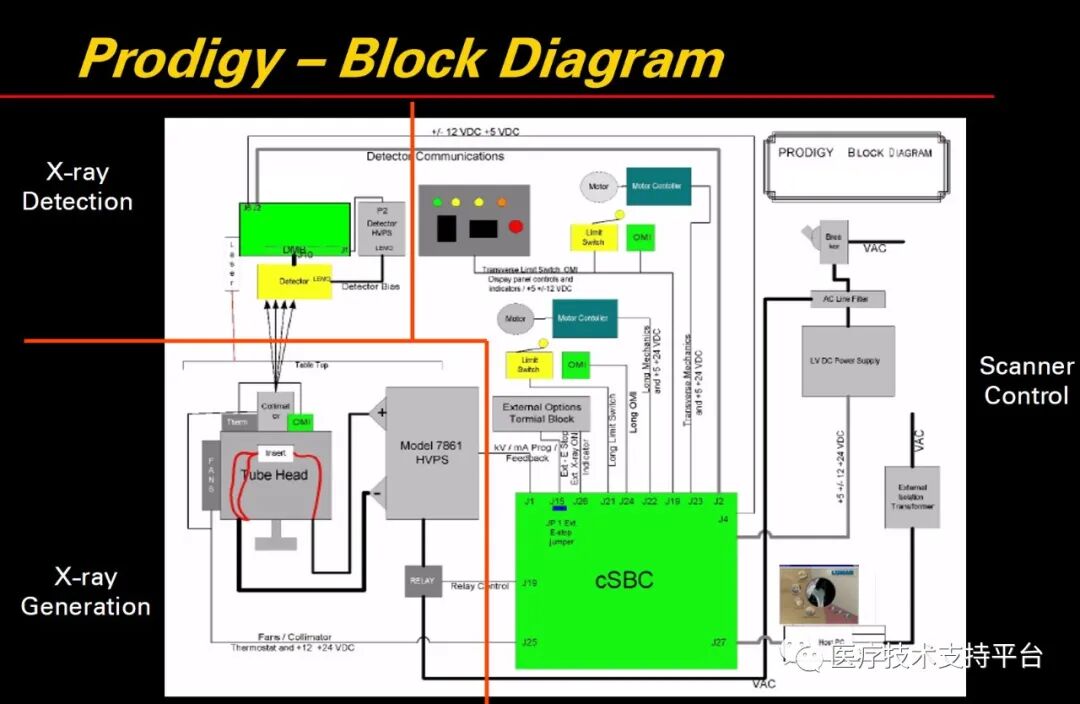

GE Lunar Prodigy骨密度仪是市场上最主流的双能X线骨密度仪，也是GE Healthcare在骨密度仪市场的拳头产品，占据了一半以上的市场份额。该仪器主要由X线发生器、探测器、高压系统、数据处理电路板，控制主板等组成。详见下图

案例1

1.1故障现象：在做质量保证测试时当曝光灯亮起1秒后开始报错，提示：扫描仪复位错误。反复测试多次皆报错。

1.2分析与维修：查看错误日志：提示“monitor positive voltage deviation”或“monitor positive mA deviation”。通过厂家维修密码进入工程师服务菜单，选择x线控制面板进行球管预热测试，发现曝光时会报错，kv的expect值为41kv，program和feedback都为0。确定故障发生在高压系统，具体为球管，高压发生器，高压电缆。

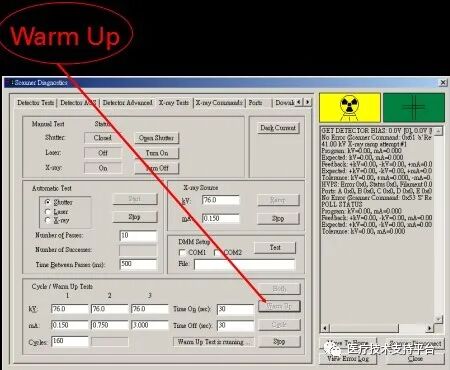

图为球管预热界面

1.3故障排除：执行高压测试，断开高压发生器处高压电缆，用高压硅油封住高压发生器处高压接头，然后进入工程师模式选择“扫描仪X-ray”，然后将电流改为0，kv改为41kv，然后执行斜面测试，查看右边提示框，确认没有报错，也没有高压的偏离。这样可以确定高压发生器没有问题。接回高压发生器处高压电缆，断开球管高压接头处高压电缆，然后用高压硅油封住高压接头再执行上面的步骤，一样没有报错。那么也确认高压电缆也没有问题，故判断故障为球管故障。

1.4球管更换：在拆下球管时记录球管位置和状态，查看球管位置固定块上的位置螺丝有没有顶到球管，如果没有则需将该螺丝调节到其能顶住球管的位置上。这样做是为了保证更换新球管时能够快速的完成球管和束光器的校准。做好这些后拆卸旧球管，按照原来记录的球管位置信息安装新的球管。球管装好后要先执行球管的预热。具体方法为工程师菜单进入，然后选择“扫描仪X-ray”，点选“warm up”。整个过程是仪器自动完成，一共需要41分钟左右。

1.5球管校准：预热完成后会弹出报错对话框，如果对话框提示“0 error”则可确定其没有任何报错。然后要做的工作是确定球管和探测器是否完全对准。具体需要用到厂家的校准工具，如果没有校准工具则可以通过工程师菜单里的signal monitor来实现。具体方法为：松开束光器的四颗螺丝，将束光器拿开，让其不要挡住球管，但保证通信电缆和供电电缆是处于连接状态，不然会在校准开始的时候报错。做好准备工作后进入工程师菜单的signal monitor工具，点选“start”，骨密度仪开始曝光，这时控制电脑上会出来两个图标，一个蓝色的为低能量，一个红色的为高能量（见图1），我们只需要观察和调节低能量即可，高能量会在调试的过程中一起变动。在束光器拿开的情况下低能量最低需要达到220000以上。如没有达到需要检查球管的位置在安装时是否有偏差，直至达到对应的光子量。

图为signal monitor的校准界面

球管的位置调好后需要调节束光器的位置，与校准球管位置一样，通过signalmonitor来实现，不过这时候需要把束光器放回球管上方，将束光器四颗螺丝放回并固定紧，在signal monitor工具里点好“start”后穿铅衣进入扫描室调节束光器上的水平和纵向的位置顶针，直至低能量的值达到跟束光器没放在球管上的值差不多的时候为止。

束光器调好后球管的位置就调好了。这时候我们需要执行5次的质量保证，让仪器的工作状态稳定下来，这样球管就更换好了。

案例2

2.1故障现象：执行质量保证时扫描臂刚开始动作就报错，提示：横向运动失败。执行腰椎扫描时也会出现同样的故障。

2.2检修过程：查看错误日志，里面提示为：motion fail，can not move on transverse.确认故障处在运动，因为运动故障在横向和纵向都会导致，且会误报错，需要进一步的测试来验证和排除。

2.3进入工程师模式选择“扫描仪运动”，然后在测试界面选择“limit to limit”来执行测试机械运动测试，该过程是不曝光的，人可以站在仪器旁边观察运动故障现象。

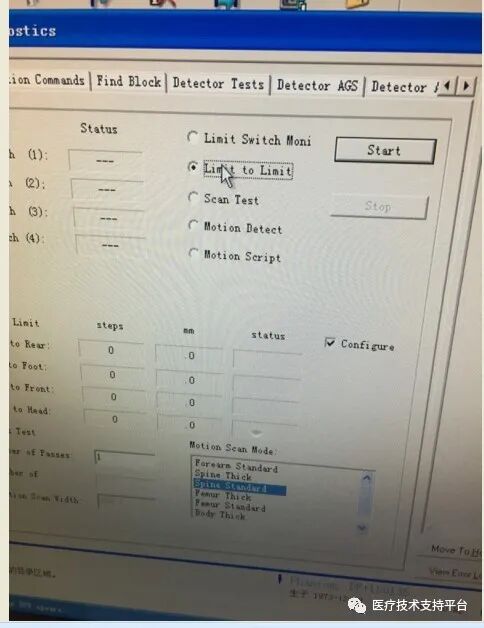

测试界面如下图：

执行机械运动测试时发现在“front to rear”报错，无法完成。

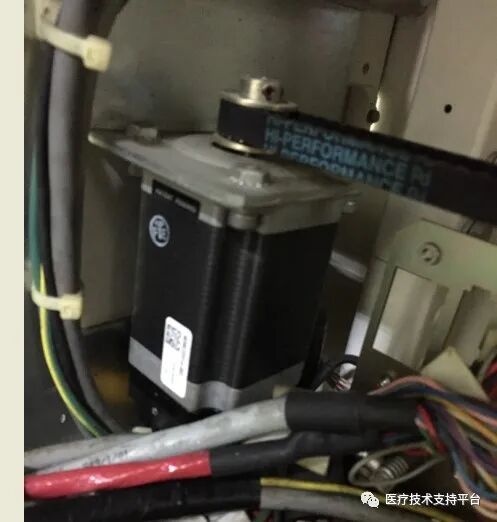

2.4根据运动的过程分析，该故障有五个可能：1、横向电机损坏无法移动。2.横向限位开关故障。3、纵向限位开关没有压住，到头时因横向电机等待时间到而误报横向电机的错误。4、横向光耦故障。5、纵向电机故障，造成横向电机等待时间到而报错。6.横向驱动模块故障。

2.5故障排除：拆开床板重新进入机械测试界面进行测试，然后进入扫面间观察故障时的仪器状态。发现运动过程中纵向的马达和纵向的限位开关都已经顺利完成工作。而横向没有任何动作。故排除2，3和5的故障。交换横纵向的驱动模块，然后进行机械测试，发现故障跟之前一样，故也排除6的故障。交换横纵向光耦，进行机械测试，故障跟之前一样，没有发生方向上的变化，故也排除4的故障。

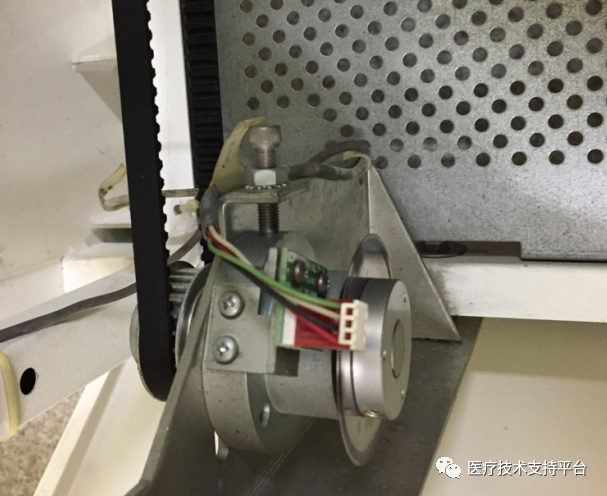

光耦位置如下：
